Foldeporter og slagporter Ecolid

Foldeporter, slagporter og gangdører Ecolid

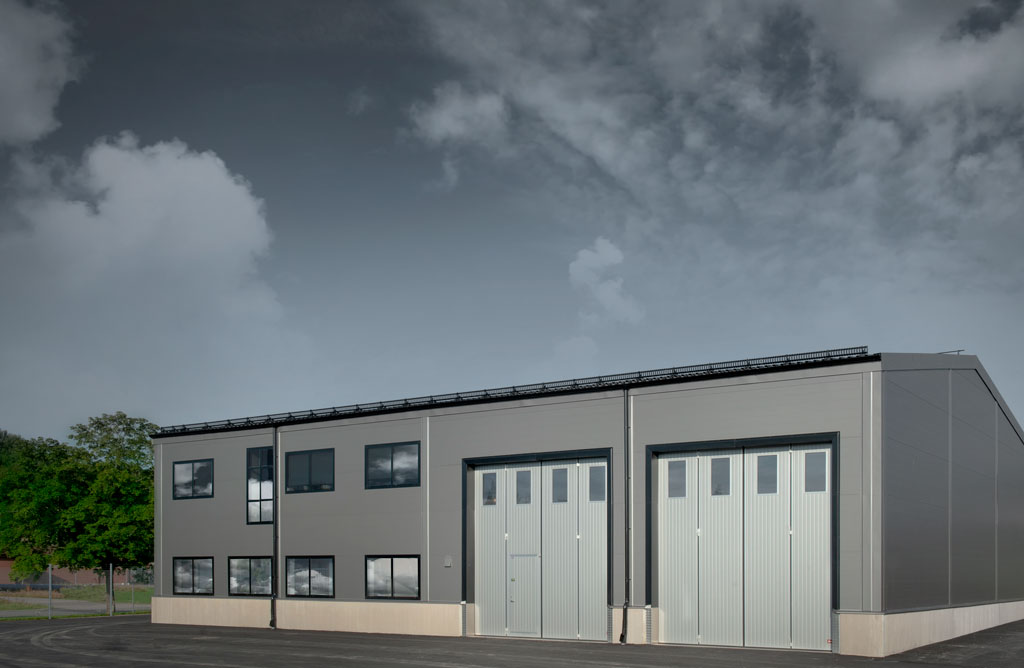

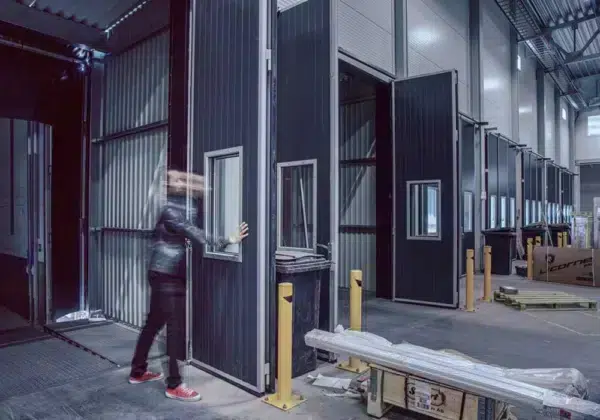

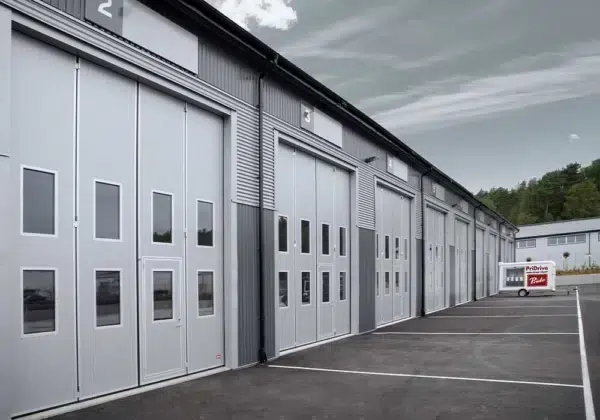

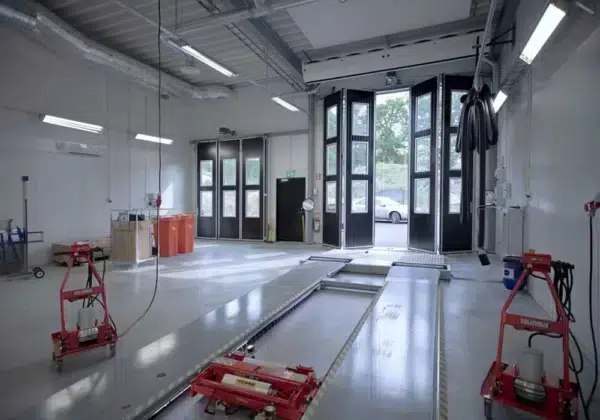

Foldeporter og slagporter Ecolid – økonomisk og miljøvennlig

Enkelte anlegg krever en foldeport med litt ekstra klasse. Anlegg der design, funksjon og økonomi er like viktige aspekter å ta hensyn til. Akkurat som navnet antyder, er Ecolid et virkelig økonomisk og miljømessig sterkt alternativ, som samtidig har høy finish og minimale vedlikeholdsbehov. Så hvis du er på utkikk etter en velisolert, prisgunstig og stilig foldeport eller slagport, trenger du ikke lete mer.

Noen av argumentene for at du skal kjøpe Ecolid slagporter og foldeporter:

  • Nordens mest solgte foldeport
  • Design og finish i toppklasse
  • Korte leveringstider og høy leveransesikkerhet
  • Langtidstestet for 1 million åpningssykluser
  • Ca. 40 % bedre u-verdi enn rammebygde foldeporter
  • Lufttetthetsklasse 4, luftlekkasje 1,8 m3/m2
    iht. EN12426
  • Enkel og rask montering og demontering
    takket være justerbarheten i hengslene og
    skruefestene.
  • Krever minimal side- og toppklaring
  • Robuste og lettbetjente automatiske
    oppstillingsbeslag
  • Rustbeskyttelse i toppklasse
  • Foldeportene er helt klargjorte til motordrift
  • All klemfare er konstruksjonsmessig eliminert,
  • gjelder også manuelle foldeporter og slagporter
  • Lave vedlikeholdskostnader
  • Utviklet og produsert i Sverige
  • Et miljøvennligere alternativ
  • CE-merket i henhold til den europeiske standarden for porter EN13241-1
  • Lages helt etter mål i en rekke ulike utførelser
  • 7 års garanti

Vikport, industriport med gångdörr Ecolid Vikportar industriportar Ecolid Karmgångjärn Ecolid vikport, slagport Mellangångjärn vikport och industriport Ecolid Karmstyring Ecolid industriporter og foldeporter

Tekniske fakta for Ecolid industriporter, foldeporter og slagporter

CE-merking

Alle Ecolid-porter CE-merkes mot
byggevaredirektivet iht. gjeldende
standard EN13241-1. Motordrevne
CE-merkes også mot maskindirektivet,
lavspenningsdirektivet og EMC-direktivet.

Isolasjonsverdi

U-verdi 1,6W/(m2/K) på en
heldekket 4x4 m port eller 2,1 W/
(m2/K) med 1-glassrad type B1,
beregnet iht. EN12428.

Lufttetthet

Klasse 4, 1,8 m3/m2 h, iht.
EN12426.

Mekanisk holdbarhet

Dimensjonert og testet for én
million åpningssykluser iht.
EN12605.

Vanntetthet

Klasse 3 iht. EN12425.

Vindlast

Klasse 2, 3, 4 eller 5 avhengig av
størrelse. Testet og klassifisert
iht. EN12444 og EN12424.

Beslag montert på portbladene

I stål, galvaniserte og pulverlakkerte.

Vinduer

Isolerglassruter D4-12 Star argon i seks ulike standardstørrelser. Standard brysthøyde er ca. 1070 mm. 7 års garanti mot kondens mellom glasslagene. Vinduskarmer i naturanodiserte aluminiumsprofiler med brutte kuldebroer.

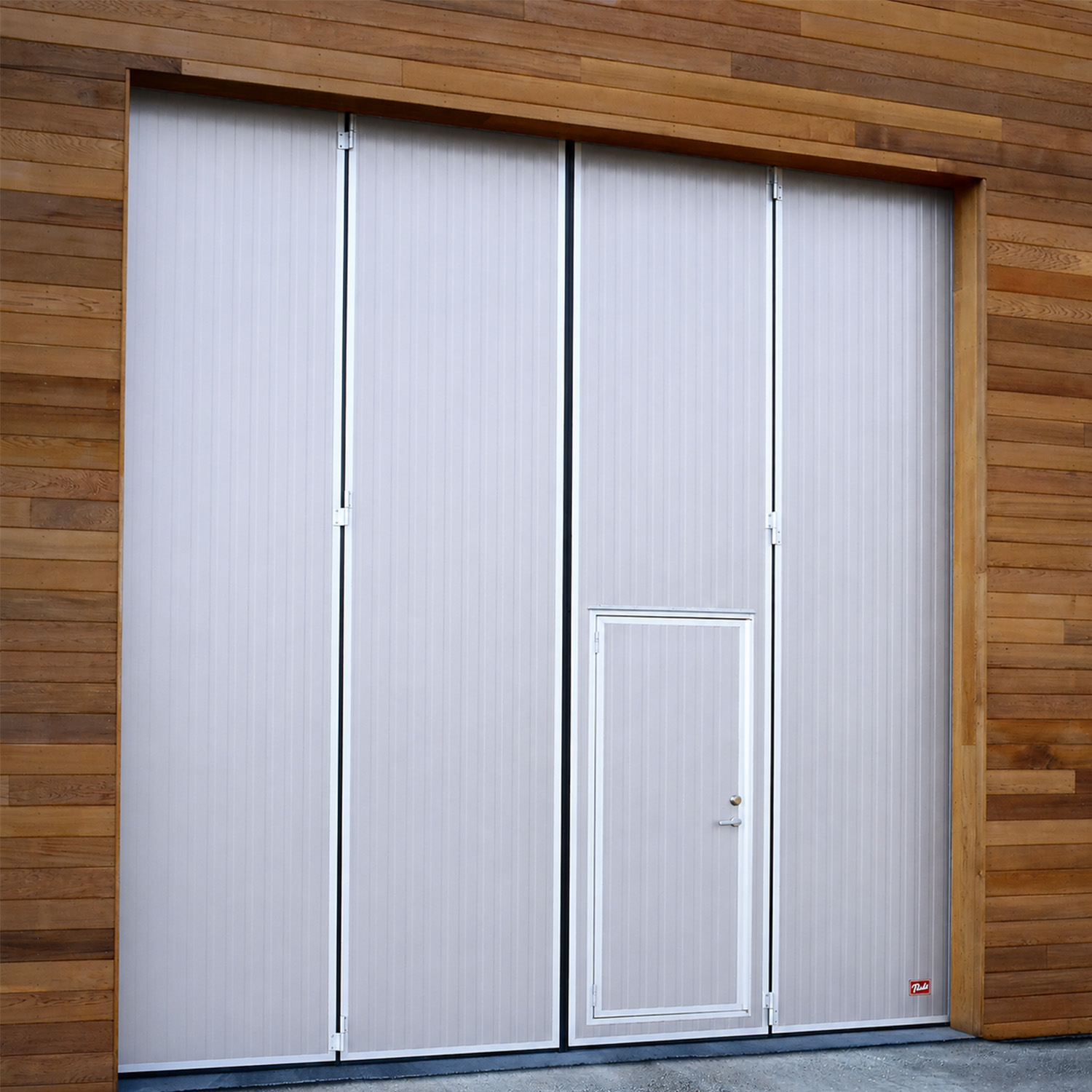

Innfelt gangdør

Kan fås i samtlige varianter. Alltid utadslående. Plasseringen styres av portalternativet, se prosjekteringsveiledning. Min. porthøyde 2800 mm for at gangdør skal kunne monteres. Bredden styres av portbladbredden og kan bli ned mot 450 mm. Min. portbladbredde med innfelt gangdør er 860 mm. Låskasse Dorma 919 Sluttstykke Dorma 9002.

Trekkhåndtak

Naturanodiserte aluminiumshåndtak.

Isolering

50 mm freonfri polyuretancelleplast.

Karmhengsel

I stål, galvaniserte og pulverlakkerte, flerdimensjonelt justerbare. Smørefrie teflonhylser. Skrues i portrammen.

Løftehengsel

Løfter porten 10 mm ved åpning. Egner seg godt på ujevne gulv. God tetning i lukket stilling og en myk og smidig åpningsbevegelse uten unødig slitasje på slepelisten.

Mellomhengsel

Naturanodisert aluminium. Smørefrie teflonhylser.

Portblad

Prosesslaminerte sandwichpaneler. Tykkelse 50 mm. Maks. størrelse på enkelt portblad 1250 x 6000 mm. Ramme for innfesting av gummilister m.m. i naturanodiserte aluminiumsprofiler. Innstøpte stålforsterkninger som festepunkter for hengsler, styremekanismer m.m.

Portrammer

I stål eller tre. Minst 6 mm stål for enkelt portblad > 6 m2. Ellers minst 4 mm stål. 3 ulike skruesett avhengig av rammetype.

Stallpakke

Port i vaskehall eller stallmiljøer krever en spesiell komponentpakke som gir ekstra rustbeskyttelse for at garantiene skal gjelde. Kan ikke ettermonteres.

Styreskinner og konsoller

I stål, varmgalvaniserte og justerbare. Skrues i portrammen.

Sikkerhet

Gummilister utformet slik at klemfaren elimineres mellom portblad/portblad og portblad/vegg. Optiske klembeskyttelseslister i lukkekant på motordrevne porter. Samtlige motordrevne med en ekstra fotocelle på foldesiden. Minst 3 bærende beslag per blad for å forhindre at porten faller ned.

Tetninger

I aldringsbestandig EPDM-gummi. Utførelsen oppfyller kravene i EN12453 uten ekstra beskyttelse.

Oppstillingsbeslag

Automatisk låsing i åpen stilling på både inn- og utadslående.

Bekledning

Inn- og utside av varmgalvanisert 0,6 mm stålplate. Lakkert med 25 μm polyesterlakk.

7 års garanti

Se eget dokument med våre garantivilkår.

Vedlikehold, service

Markedets laveste servicebehov. 1 gang hver 18. måned eller maks. 25 000 åpninger for motordrevne porter. 1 gang hver 36. måned for manuelle porter.

Lås

Garasjebolter for innvendig hengelås. Sylinderlås på inn- og utside fås som ekstrautstyr. Passer til Eurocylinder.

Farger til Ecolid industriporter

Fargen på industriporten har selvfølgelig stor betydning for totalinntrykket av bygningen. Derfor tilbyr Prido en rekke standardfarger til våre foldeporter og slagporter.

FARGEKART ECOLID



Hvit 010
RAL: 9010

Gråhvit 022
RAL: 7044

Sølv 045
RAL: 9006



Grafitt 044
RAL: 9007

Blygrå 036
RAL: 7024

Blå 558
RAL: 5009



Rød 758
RAL: 3009

Svart 015
RAL: 9005


Vær oppmerksom på at fargen på en dataskjerm kan være ulik den virkelige nyansen. For nøyaktig farge kontakt oss for plateprøve.
Alle industriporter kles med 0,6 mm plate.

Fargeoppbygging

  1. Tynnplate
  2. Sinkplate
  3. Passiveringssjikt
  4. Grunning (primer)
  5. Polyesterlakk 25 µm
  6. Baksidefarge 10 µm
polyesternova


Til toppen

Prosjekteringsveiledning Ecolid foldeport, industriport.

Åpningsalternativ – Ecolid

Öppningsalternativ Ecolid slagportar och vikportar
* Mål i parentes gjelder ved en del som gangdør.

Innbyggingsmål

Ecolidporten produseres med overlappingsmontering for anslag eller slepelist.

Maks. høyde

Sleplist = 6005 mm (4600)
Anslag = 5950 mm (4600)
En del som gangdør = 3200 mm
(Mål i parentes gjelder slagport.)

Horisontaldel, overlappingsmontering

Ecolid_Horisont_Overlappsmont_text

(* Portramme inngår ikke som standard i portleveranse.)

Vertikaldeler

ecolid anslag slaplist samling

Vindu

Ecolidporten kan utstyres med tolags isolervindu. Man kan velge mellom seks forskjellige vindustyper i vårt standardsortiment, men også spesialmål kan fås på bestilling. Plassering og antall er fritt under forutsetning av at man holder seg innenfor de angitte målene nedenfor. Standard brysthøyde = 1070 mm.

Vindu typ B1 Ecolid_fonster_B1
Vindu typ S1Ecolid_fonster_S1
Vindu typ B2Ecolid_fonster_B2
Vindu typ S2Ecolid_fonster_S2
Vindu typ B3Ecolid_fonster_B3
Vindu typ S3Ecolid_fonster_S3
Eksempel to rader typ B1Ecolid_fonster_Exempel_1
Eksempel to rader typ B1 og innfelt gangdørEcolid_fonster_Exempel_2


Tetninger

Midttetning – 4-delte

Ecolid Tätning 4 delade G3

Midttetning – 3-, 5-, 6-delte

Ecolid Tätning 3 5 6 delade G3

Mellomtetning

Ecolid Tätning mellan G3

Karmtetning

Ecolid Karmtätning G3

Slepelist

Ecolid Släplist G3

Til toppen

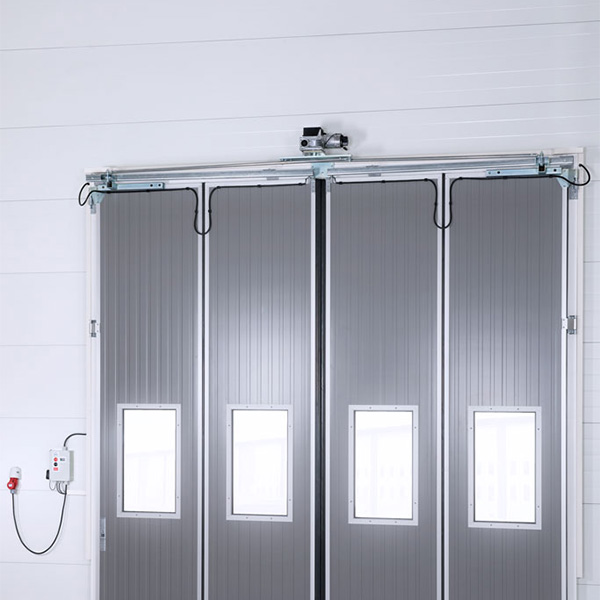

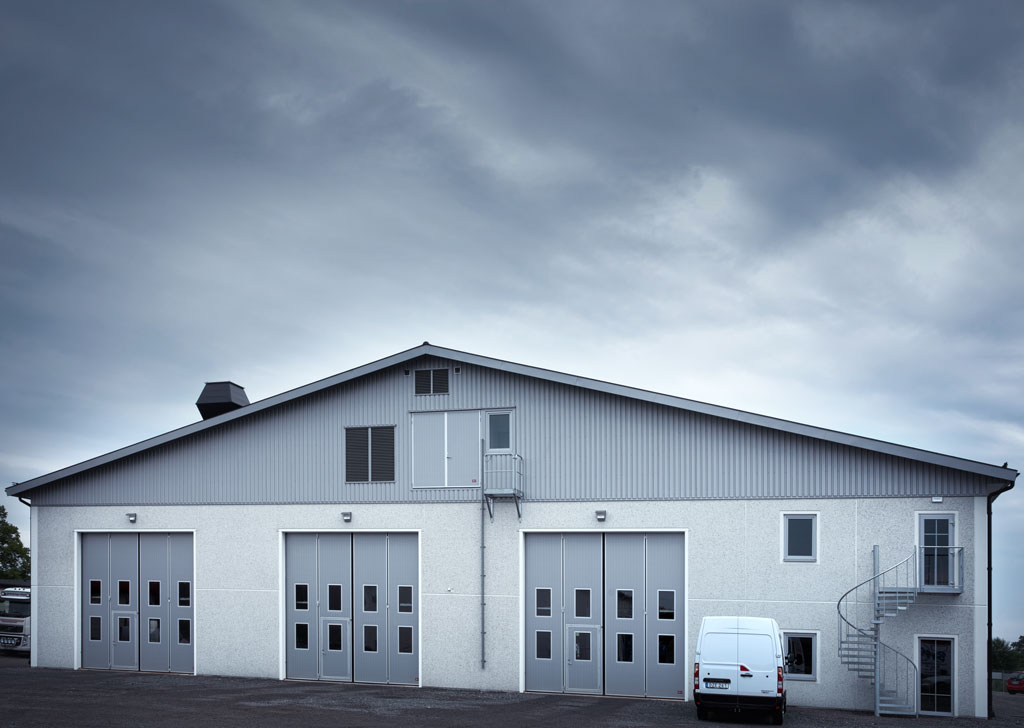

Motordrift foldeporter

Skal porten åpnes flere enn 10 ganger om dagen? Gjør en god investering og monter motordrift på foldeporten.

Gjennom redusert varmetap, høyere produktivitet, bedre arbeidsmiljø for brukere og truckførere samt forlenget levetid for porten, har investeringen betalt seg allerede ved noen få åpninger per dag.

Motorer og styremekanismer for nordiske forhold

Motorer og styremekanismer er svenskproduserte og dermed dimensjonerte for det røffe klimaet som stadig råder med hard vind og snø samt utendørstemperaturer ned til –40 °C.

Åpningsalternativer

Firedelte foldeporter og todelte foldeporter (halv firedelt) kan utstyres med motordrift i to ulike utførelser, overmontering og sidemontering:

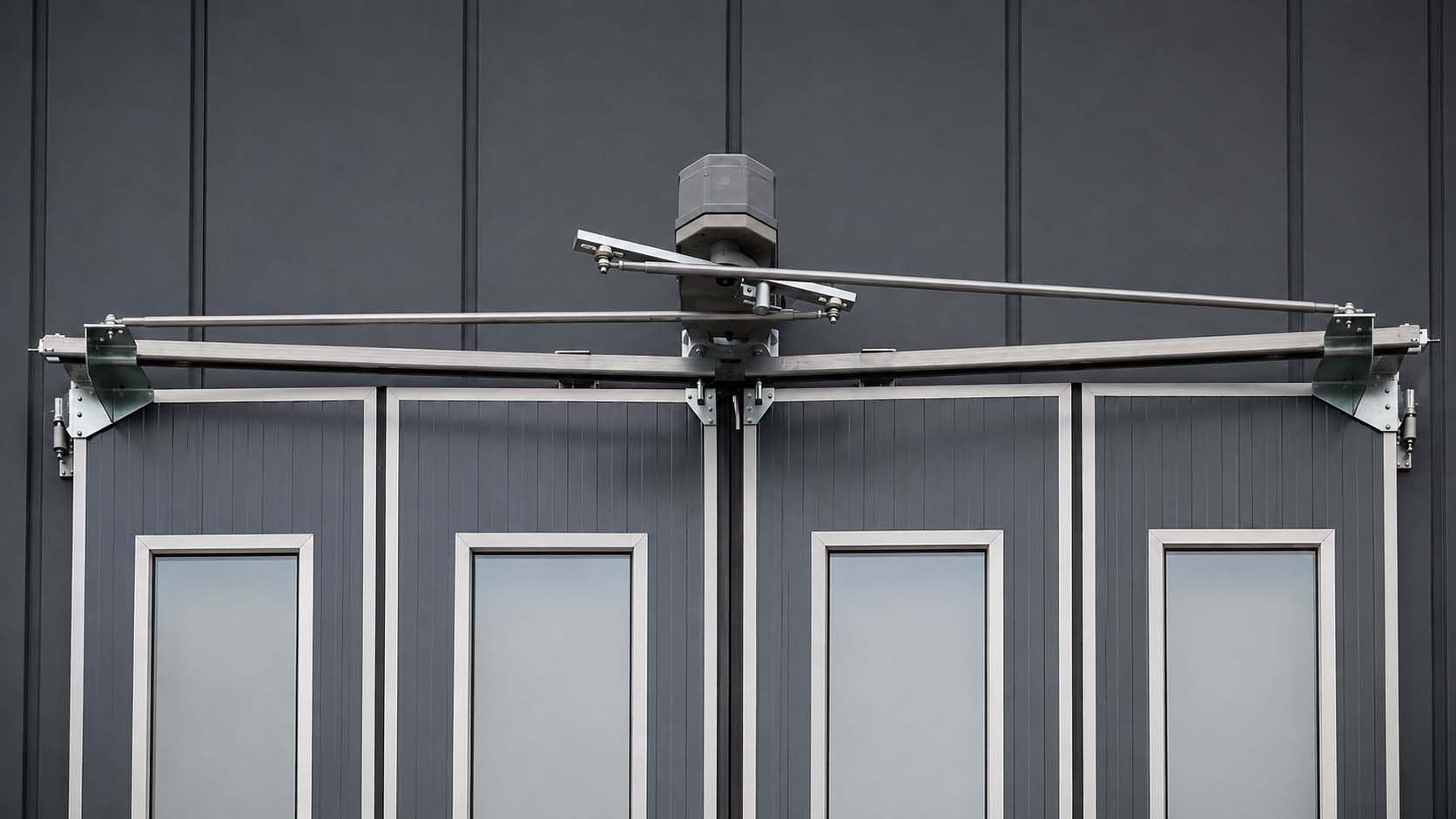

– Ved overmontering plasseres en motor over midten av porten og via svingbraketter, festet i de ytre portbladene, åpner og lukker den porten.

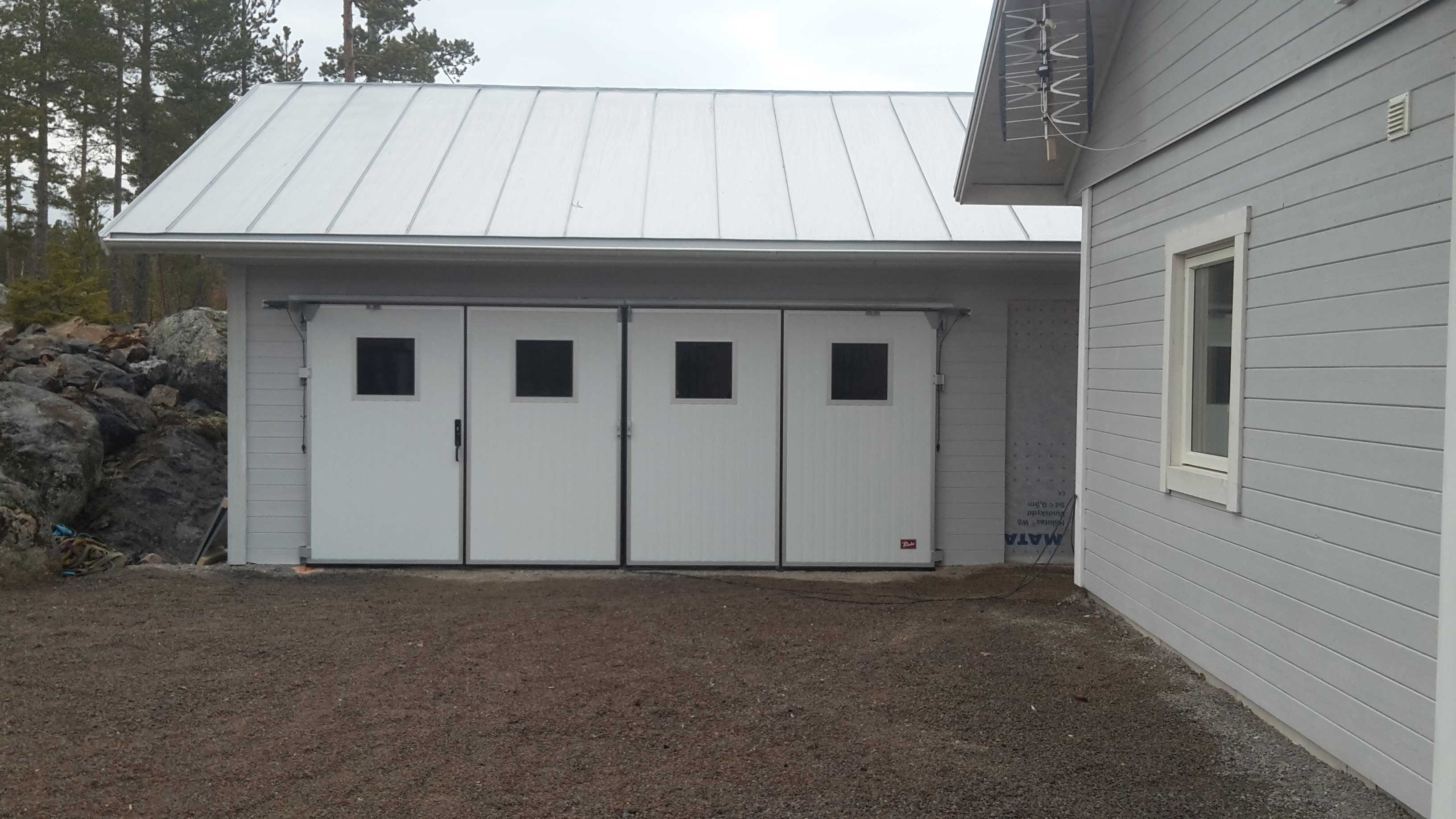

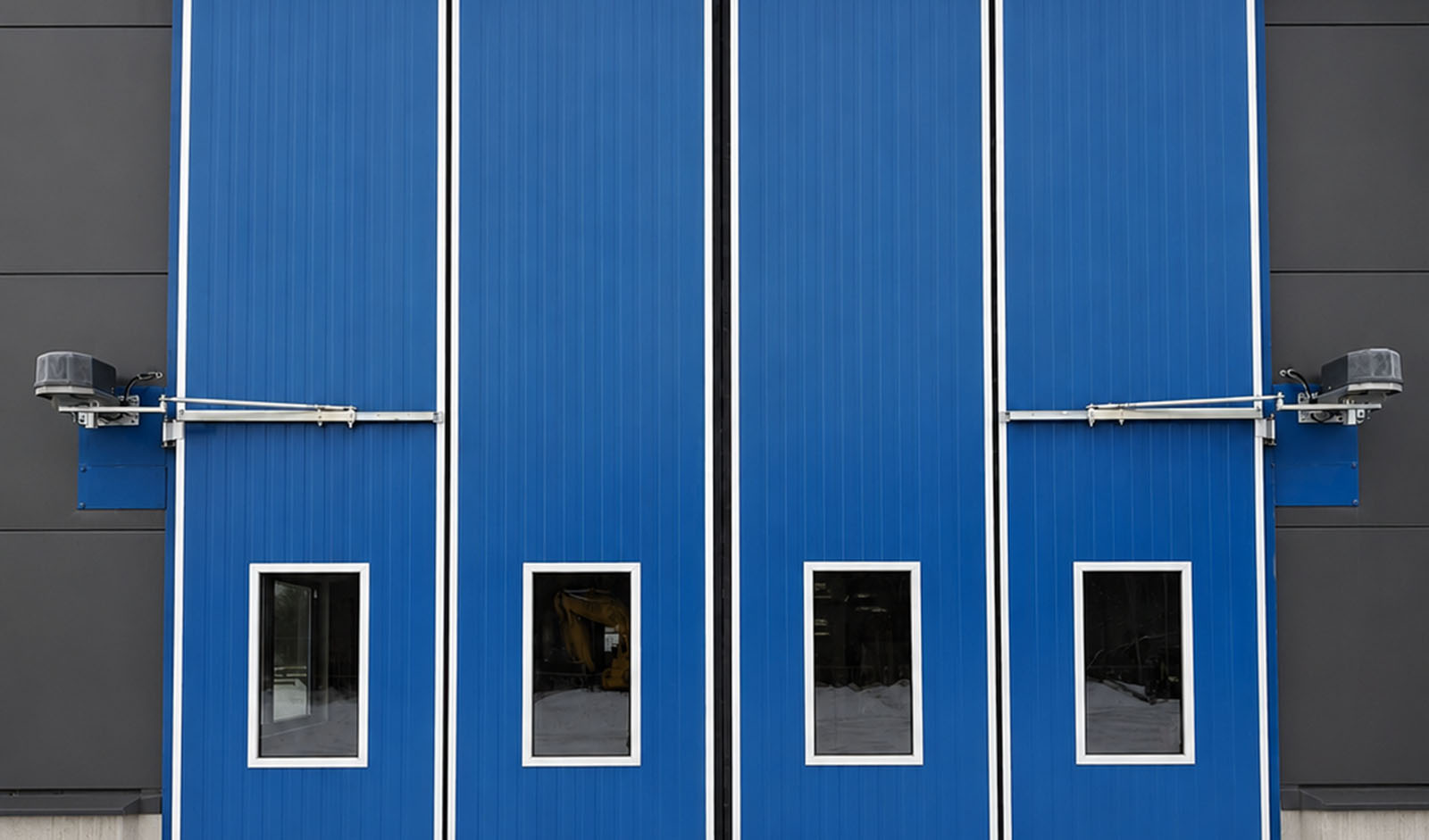

– Ved sidemontering plasseres en motor på hver side av de ytre portbladene og via svingbraketter drar og skyver motoren porten til henholdsvis åpen og lukket stilling.

Styringsalternativer

Til betjening av porten er det en rekke styringsalternativer. Alt fra trykknappaneler med åpne-, stopp- og lukkfunksjon til mer sofistikerte løsninger med radiostyring, radar, automatisk lukking, kodelås, kortleser, trekksnor, sløyfedetektor og slusefunksjoner.
Som standard leveres styreskapet med impulsstyring via integrert trykknappanel. Styremekanismen har i tillegg en rekke funksjoner som gjør det enklere for både brukere, installatører og serviceteknikere, f.eks. åpningssyklusteller.

Sikkerhet

Våre motordrevne porter oppfyller selvfølgelig alle gjeldende sikkerhetskrav og standarder. All klemfare er konstruksjonsmessig eliminert allerede fra start på portene, og de er dermed fullt konverterbare til motordrift uten ekstra beskyttelse.

Optisk klembeskyttelse integrert i portens midttetninger og ekstra sikkerhetsfotocelle for plassering i portåpningen er standard.
I tillegg til disse funksjonene for personsikkerhet er det i motoren/styremekanismen et overbelastningsvern som beskytter maskinen.
Motordrevne porter er CE-merket og testet mot byggevaredirektivet, maskindirektivet, lavspenningsdirektivet og EMC-direktivet.

el_port_utsidePort fra utsiden

motordrift_int_vikport Inåtgående öppning med motordrift motordrift_overmonterad övermontage motordrift_sidomonterad Sidomontage motordrift_utad Utadslående åpning med motordrift


Tekniske data motordrift til foldeporter Ecolid

Vindlastklasser og størrelser
Maks. størrelse overmontering 24 kvm. Maks. portstørrelse sidemontering 30 kvm. Min. porthøyde 2700 mm.

Sideklaring
Overmontering min. 700 mm. Sidemontering min. 800 mm.

Overhøyder
Overmontering min. 470 mm. Sidemontering min. 100 mm.

Åpningshastighet
Full åpning nås på ca. 17 sekunder.

Utkobling
Manuell via utkoblingsspak.

Driftsspenning, strømtilkobling
3-faset 400 V, T10A med standard tilkoblet CEE-kontakt.
3-faset 230 V, T10A med standard tilkoblet CEE-kontakt.

Motor, kapslingsgrad
3-faset el-motor, 0,37 kW, 50 Hz. Kapslingsgrad IP54.

Kabling
Komplett kabling mellom motor og styremekanisme. Komplette kabeloverganger og kabling til optisk klembeskyttelse og gangdørkontakter.

Svingbraketter og fester
Justerbare svingbraketter og motorbraketter følger med. Svingbrakettfestene er ved levering montert på foldeporten.

Ekstra fotocelle
Inngår som standard, inklusive kabling.


radiosandare-fjarrkontroll
Radiomottaker med fjernkontroll
radar
Radar
tryckknappslada
Trykknappanel og nøkkelbryter
kodlas_kortlasare
Kodelås og kortleser
markslinga
Sløyfedetektor
dragsnore
Trekksnoråpning

Til toppen



Portramme for Ecolid industriport, foldeport, slagport, gangdør i karm



Klikk på aktuell portramme. Tegningen åpnes i nytt vindu. Vær oppmerksom på at Acrobat Reader må være installert på datamaskinen.

Last ned Acrobat her

Ecolid foldeport, slagport, industriport

Ecolid Gangdør i B-karm (foringslist)

Ecolid Gangdør i C-karm (foringslist)

Til toppen

Miljødeklarasjon – Ecolid foldeport

Beskrivelse av selskap og produkt

Selskapet:
Prido er selskapet med over 40 års solid erfaring og er en av de ledende aktørene i sin bransje. Selskapet arbeider med design, utvikling, produksjon og markedsføring av industriportløsninger til industrier og andre portbrukere i Norden og Nord-Europa. Målet er å tilby det mest attraktive og markedstilpassede utvalget i bransjen.

Hovedkontor

Industrigatan 3
534 92 Tråvad
Tlf.: +46 (0)512-295 90
Faks: +46 (0)512-200 30
E-post: Denne e-postadressen er beskyttet mot programmer som samler e-postadresser. Du må aktivere javaskript for å kunne se den.
www.prido.se

Ansvarig:

Adm.dir. Krister Andero, +46 (0)512-295 90
Denne e-postadressen er beskyttet mot programmer som samler e-postadresser. Du må aktivere javaskript for å kunne se den.

Kontaktperson:

Miljøkoordinator Otto Claéson, +46 (0)512-295 85
Denne e-postadressen er beskyttet mot programmer som samler e-postadresser. Du må aktivere javaskript for å kunne se den.

Miljøarbeid:

Selskapets miljøpolicy kan leses på hjemmesiden. Policyen følges opp regelmessig.

Produktene:

Ecolid-porten er en foldeport i prosesslaminert sandwichkonstruksjon. Rammeverket består av aluminiumsprofiler med forsterkninger i stål. Rammen fylles med isocyanater og polyoler som danner en polyuretanisolasjon. Inn- og utside er i varmgalvaniserte stålplater. Produksjonen gjøres ved hovedkontoret i Tråvad utenfor Vara. Portens levetid beregnes til minst 25 år. Angitt levetid gjelder forutsatt at produktet brukes under de forholdene det er beregnet til. Grovere skader i malingssjiktet som også skader galvaniseringssjiktene under, bør repareres. For øvrig er vedlikeholdsbehovet begrenset til vedlikeholdsinstruksjonene i brukermanualen for industriporten.

Innholdserklæring

I tabellen under er opplysninger om innholdet i Ecolid. Portene lages etter mål fra kunden, derfor kan størrelsen variere.
Tabellen er basert på Ecolid-portens vanligste utførelse – 4000 mm x 4000 mm, med en vindusrad samt gangdør:

Materiale Mengde
Stål 243,2 kg
Aluminium 65 kg
Gummi 19,9 kg
Plast 0,1 kg
Polyuretan 43 kg
Vinduer 7,2 kg
Annet 0,2 kg
Totalt 378,6 kg

For mer informasjon om komponentene som inngår, kontakt produsenten.

Evaluering av miljøprestasjon:

Informasjonen om produktets miljøprestasjon er delt opp i én produksjonsdel og én bruksdel.

Produksjon:

Ressursbruk:
Strømforbruk ca. 210 kWh/port.
Forurensende utslipp:
Ingen målbare utslipp forekommer.
Farlig avfall:
Farlig avfall: Noe svinn forekommer ved rengjøring av polyol- og isocyanatmaskin. Dette håndteres av Sakab for destruering. I gjennomsnitt oppstår det ca. 200 kg per år, jf. 105 tonn råvare som inngår i produksjonen.
Øvrig avfall:
Restprodukter i form av utskjæringer forekommer i produksjonen. Dette klassifiseres ikke som farlig avfall og kan deponeres uten restriksjoner samt brukes til markisolasjon.
Øvrig informasjon:
Kjemikalier som brukes i produksjonen: Polyoler, isocyanater, smeltelim.



Bruk:

Transport:
De ferdige industriportene transporteres til kunden utelukkende med bil.
Emballering:
Innpakking gjøres på stativ. Stativ består av trepaller med stendere i tre. Portene emballeres med stålbånd, beskyttelsesplast og strølekter i ekspandert polystyren.
Installasjon:
Foldeportene lages etter mål fra kunden. Monteringen krever stige, stillas og i enkelte tilfeller sakselift eller heisekran, samt håndverktøy som boremaskin og skrutrekker.
Egenutslipp:
Ingen kjente.



Gjenvinningsdeklarasjon:

Demontering:
Polyuretancelleplasten kan skjæres bort fra elementene det har vært en del av. Delene som inngår, kan deretter demonteres for hånd.
Gjenvinning:
Metalle¨r kan materialgjenvinnes. Tre- og gummirester kan energigjenvinnes. Svinn av celleplast deponeres uten restriksjoner (ikke komposterbart). Limrester kan forbrennes/deponeres.

Øvrig informasjon
Utgavenr: 2
Dato: 2012-12-01
Miljødeklarasjonen (EPD) er utarbeidet med utgangspunkt i MSR 1999:2.

Til toppen

Garantivilkår – Ecolid foldeport og industriport

Denne garantien gjelder i 7 år fra datoen da industriporten ble levert av Prido Norway AS.

Vikportar och slagportar Ecolid levereras med 7 års garanti

Garantiens omfang

Garantien gjelder for samtlige deler av Ecolid-porten, med unntak av slitedelene angitt under.
Garantien omfatter materialbrudd, konstruksjonsfeil, produksjonsfeil, unormale fargeforandringer, gjennomrusting i overflatesjikt eller andre korrosjonsskader som kan komme til å påvirke portens funksjon. Garantien omfatter også deformering som påvirker eller kan komme til å påvirke portens funksjon.
Garantien omfatter ikke skader som oppstår på portens slitedeler, teflonhylser og eventuelle slepegummilister, ved normal bruk. Slitedelene skal byttes i henhold til gjeldende vedlikeholdsinstruksjoner, med intervaller som oppgis i vedlagt brukermanual for porten (”Manualen”).
Garantien omfatter heller ikke skader eller følgeskader forårsaket av installatøren, brukeren eller tredjepart.

Garantien gjelder under forutsetning av at:

  • Porten ikke er montert i spesielt korrosivt eller aggressivt miljø, f.eks. i luft med høyt saltinnhold, i konstant kontakt med vann eller der korrosive kjemikalier, korrosiv røyk, kondens, aske, sementstøv eller dyreekskrementer kan påvirke portdelene.
  • Porten er utstyrt med en av de gjeldende standardfargene på tidspunktet for bestilling og produksjon. For porter lakkert i spesialfarger gjelder 2 års garanti på selve lakksjiktet når det gjelder hefteevne og fargebestandighet.
  • Porten er brukt til sitt formål, å fungere som klimabeskytter i et passasjesystem for gods og personell.
  • Porten er ikke utsatt for andre former for påvirkning enn den belastningen som kreves for å betjene en korrekt installert og vedlikeholdt port og den belastningen som skyldes vind.
  • Tiltakene for service, rengjøring og vedlikehold som er beskrevet i manualen, er utført og dokumentert i vedlikeholdsprotokollen.
  • Reservedeler som er montert, er Pridos originaldeler. Garantien på selve reservedelene gjelder frem til sluttdatoen for portens opprinnelige garantitid.
  • Industriporten er montert nord for 37. breddegrad.
  • Ansamlinger av smuss eller andre avleiringer er regelmessig vasket bort fra portblad og beslag i henhold til gjeldende regler i manualens vedlikeholdsinstruksjoner.
  • Manuell port er ikke montert på sted der temperaturen kontinuerlig overstiger 70 grader.
  • Maskindrevet port er montert i et område der temperaturen holder seg mellom +40 og –40 grader Celsius.
  • Full betaling for porten samt utført arbeid er gjort til Prido Norway AS.
  • Porten er åpnet maks. 1 000 000 ganger

Garantiforpliktelse og reklamasjon

I tilfelle feil skal skriftlig reklamasjon sendes til Prido innen rimelig tid etter feilen ble oppdaget eller burde blitt oppdaget, dog senest innen utgangen av garantitiden. Ved reklamasjon har Prido rett til å få undersøkt feilen av en objektiv part. Etter Prido har mottatt reklamasjonen, skal Prido innen rimelig tid og for egen regning utbedre feil som omfattes av denne garantien. Denne garantien begrenser på ingen måte kjøperens rettigheter og de sanksjoner som følger av gjeldende lover, som rett til utbedring, omlevering, prisfradrag, rett til å holde tilbake betalingen, eller kompensasjon for å utbedre feilen eller heve kjøpet.

For nøyaktig garantiinformasjon last ned informasjonsbladet for Ecolid foldeport og industriport.

Du er her: Home Produkter Foldeporter Ecolid
